Uma das etapas mais críticas em qualquer projeto de interiores é a planta de elétrica residencial. Ela pode ser a diferença entre uma obra tranquila, bem executada e dentro do prazo, ou uma sequência de erros, retrabalhos e desgastes com o cliente. Afinal, elétrica não é detalhe: ela atravessa todos os elementos do projeto, da marcenaria à marmoraria, da iluminação aos eletrodomésticos.
Se você já enfrentou problemas porque uma tomada ficou mal posicionada ou porque o eletricista ignorou uma especificação, sabe do que estamos falando. Por isso, neste artigo vamos compartilhar nosso método aqui no GPS da Obra para estruturar a planta de elétrica, com exemplos reais, histórias de obra e os principais erros que evitamos. Nosso objetivo é que, ao final da leitura, você tenha clareza sobre o que nunca pode faltar no seu executivo de elétrica.
O ponto de partida: informações do cliente
Antes de colocar qualquer ponto no projeto, precisamos conhecer a fundo quais serão os equipamentos do cliente. Essa é a base de uma planta de elétrica sem surpresas. Por isso, entregamos sempre um questionário de eletrodomésticos e eletrônicos, onde ele informa marca e modelo de tudo que será comprado: geladeira, forno, micro-ondas, lava-louças, coifa, TV, roteador, climatização, até aspirador robô.
Esse levantamento é essencial porque cada equipamento traz exigências específicas nos manuais técnicos: altura de tomada, necessidade de ventilação, recuos mínimos, potência, se exige circuito exclusivo, entre outros. Não existe “padrão” universal: uma geladeira side by side pode pedir uma tomada em altura diferente de uma duplex comum; um forno de embutir pode exigir recuo maior, impactando diretamente a marcenaria.
Aqui entra uma das lições mais importantes que aprendemos: sem esse questionário, o risco de incompatibilidade é enorme. Já vimos casos em que o cliente só definiu o modelo após o executivo estar pronto, e tivemos que revisar marcenaria inteira porque o micro-ondas escolhido tinha 10 cm a mais do que o previsto. Hoje, deixamos claro que essa é a “lição de casa do cliente”: sem essa informação, usamos modelos padrão e qualquer divergência posterior é responsabilidade dele. Transparência é fundamental.
Além dos eletros, perguntamos também sobre hábitos e demandas específicas. Quer um ponto para o aspirador robô? Precisa de tomadas estratégicas perto da cama para carregar celular? Usa home office e precisa de mais saídas de dados? Tudo isso precisa estar no mapa antes de começar. A planta não nasce do acaso, mas do uso real que o cliente fará do espaço.
Como estruturamos a planta de elétrica

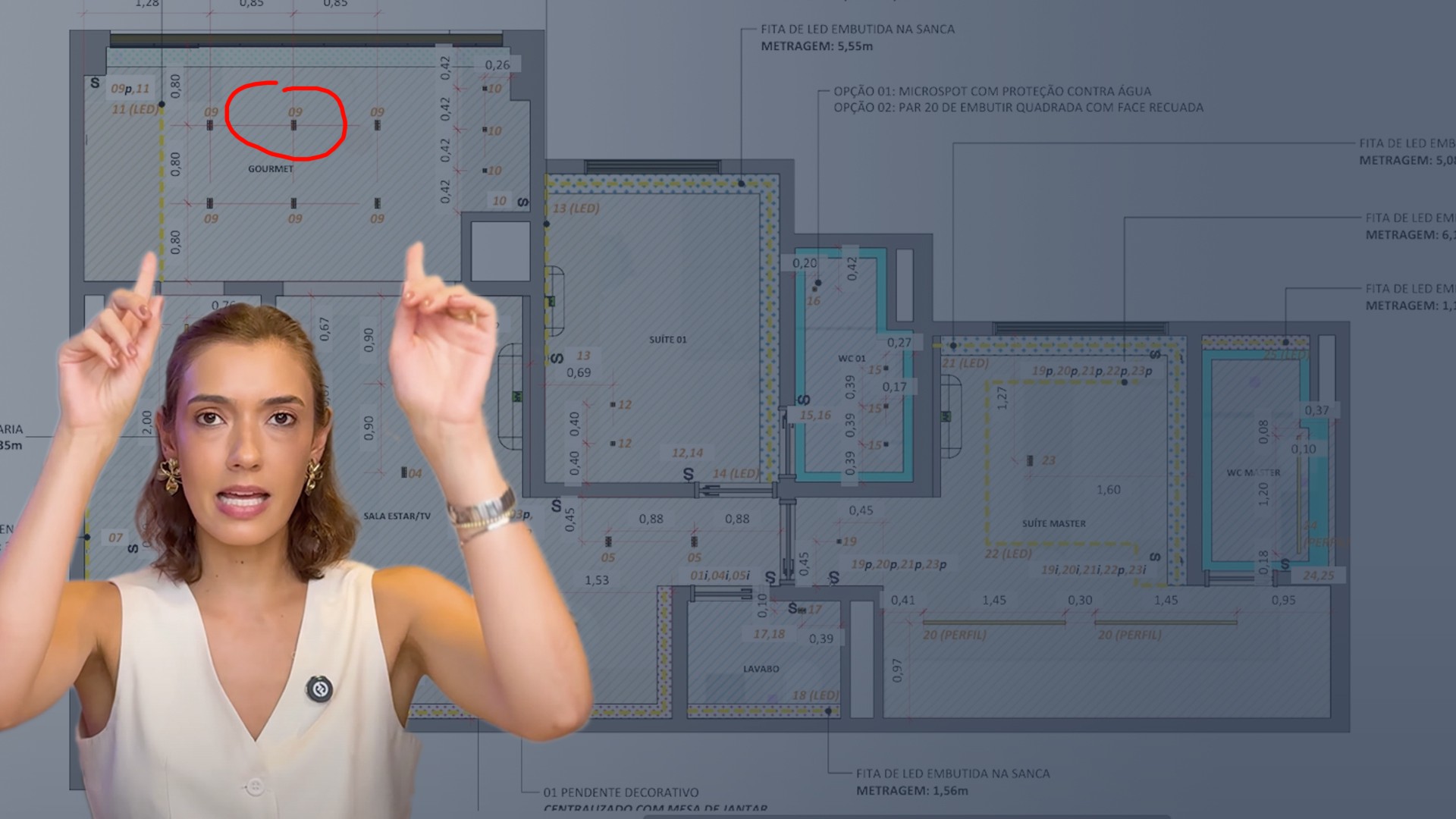

Com as informações em mãos, entramos na etapa de representação gráfica. Nosso objetivo é simples: que qualquer eletricista, ao abrir a prancha, saiba exatamente o que deve ser feito, sem precisar adivinhar. Para isso, seguimos padrões claros que fazem toda a diferença.
Código de cores: visual simples e intuitivo
Usamos cores diferentes para cada situação:
Verde: ponto novo a acrescentar.
Vermelho: ponto a remover.
Roxo: ponto existente a modificar (ex.: interruptor simples que vira triplo).
Preto/branco: ponto existente que será mantido.
Esse código visual funciona não só para a equipe de obra, mas para nós mesmos na hora de conferir. Basta olhar a planta para entender o status de cada item. Já evitamos muitos erros graças a esse recurso simples.
Alturas e linhas de chamada: detalhe que elimina dúvidas
Mesmo que os símbolos indiquem baixa, média ou alta, sempre especificamos a altura exata. Escrevemos, por exemplo: “Tomada dupla + RJ45 + Antena – 0,30 m”. Esse cuidado evita que o eletricista chute medidas e garante consistência em toda a obra.
Cotas sempre em relação à parede
A elétrica é instalada no início da obra, quando a marcenaria ainda não existe. Por isso, cotamos sempre em relação a paredes e eixos fixos, nunca em relação a móveis. Essa regra já salvou diversos projetos. Imagine cotar em relação a um armário que ainda não foi instalado — o risco de erro é altíssimo.
Legenda geral: padrão em todos os projetos
Usamos sempre a mesma legenda geral, que já contempla todos os símbolos necessários. O que muda de projeto para projeto é apenas a cor aplicada a cada ponto. Esse padrão facilita a vida do eletricista e agiliza nossa produção. Não faz sentido perder tempo criando legenda customizada para cada obra.
Ambientes críticos: onde os erros mais acontecem
Embora a lógica da planta se aplique a todos os ambientes, alguns exigem atenção especial. São eles: cozinha, quarto, banheiro e área de serviço. Vamos ver cada caso.
Cozinha: onde tudo se encontra
A cozinha concentra elétrica, hidráulica, marcenaria e marmoraria. É o ambiente mais crítico. Aqui, não basta desenhar a planta: precisamos também de vistas detalhadas, mostrando a relação entre pontos, armários e pedras. Já vimos clientes investirem em um frontão de pedra caríssimo e o projetista deixar tomadas aparentes estragando o visual. Nossa regra é clara: frontão limpo, pontos ocultos em tomadas de móvel. O resultado é muito mais estético sem perder funcionalidade.
Além disso, validamos sempre ventilação de fornos e micro-ondas, altura de tomada da lava-louças e posição da coifa. Se algum detalhe passa batido, o retrabalho é certo.
Quartos: ergonomia em primeiro lugar
Nos quartos, o foco são as cabeceiras. Prever tomadas e USBs ao lado da cama não é luxo, é necessidade. Já vimos clientes improvisando extensões porque não havia ponto onde realmente precisavam. Também cuidamos de pontos para TV sem fios aparentes e de interruptores bem distribuídos para acionar a luz central da entrada e das laterais da cama. O conforto de não precisar atravessar o quarto para apagar a luz é um detalhe que agrega muito valor.
Banheiros: pequenos, mas cheios de detalhes
Banheiros parecem simples, mas concentram riscos. É preciso prever tomada próxima ao espelho para secador e barbeador, sem esquecer da altura adequada. Também cuidamos de pontos de aquecedor, torneiras elétricas (quando usadas) e iluminação de nichos. E nunca deixamos tomada em posição que possa ser atingida por água diretamente.
Área de serviço: robustez e manutenção
Na área de serviço, os pontos precisam ser robustos e de fácil manutenção. Lava e seca, tanquinhos, aquecedores, pressurizadores: todos exigem tomadas bem posicionadas e de fácil acesso. Não adianta prever tomada atrás de um armário fixo sem porta de inspeção. Aqui, a praticidade fala mais alto que a estética.
Erros comuns em obra e como evitamos
Mesmo com uma boa planta, já vimos muitos erros acontecerem na obra. Os mais comuns são:
Projeto ignorado: o engenheiro ou eletricista decide não usar a prancha. Parece absurdo, mas acontece. Já gerou relatórios enormes de correção.
Deslocamentos mínimos não respeitados: pedimos 5 cm de ajuste para não colidir com a marcenaria. O engenheiro achou irrelevante e manteve. Resultado: tomada no meio do painel, retrabalho garantido.
Alturas trocadas: quando não está escrito na linha de chamada, o eletricista define por conta própria. É aí que surgem tomadas em alturas incoerentes.
A lição que tiramos é clara: projeto sem conferência não garante execução correta. Por isso, oferecemos o serviço de integração, que é a vistoria em obra com as pranchas na mão.
Nosso processo de conferência em obra
A integração funciona assim: levamos o executivo, medimos ponto por ponto e comparamos com a execução. Onde há divergência, pedimos ajuste imediato. Esse processo evita que a marcenaria seja instalada sobre erros irreversíveis.
Nosso checklist inclui:
Alturas de todas as tomadas e interruptores.
Deslocamentos mínimos solicitados.
Conflitos com portas, marcenaria e painéis.
Acessibilidade de pontos técnicos (lava-louças, forno, aquecedor).
Conferência de eletrodutos e caixas de passagem.
Temos uma regra simples: se uma dúvida chega até nós e não conseguimos abrir a prancha, circular a resposta e mandar para o eletricista, significa que o projeto falhou. Quando isso acontece, ajustamos imediatamente e adicionamos a questão ao nosso checklist interno para nunca mais esquecer.
Conclusão
Uma planta de elétrica residencial bem feita não é a que tem mais símbolos, mas a que elimina dúvidas. Ela começa com informações claras do cliente, se representa com cores, alturas e cotas bem definidas, se detalha em ambientes críticos e se confirma na obra com conferência presencial. Esse processo garante que a elétrica não seja motivo de dor de cabeça, mas sim de fluidez e qualidade no projeto.
